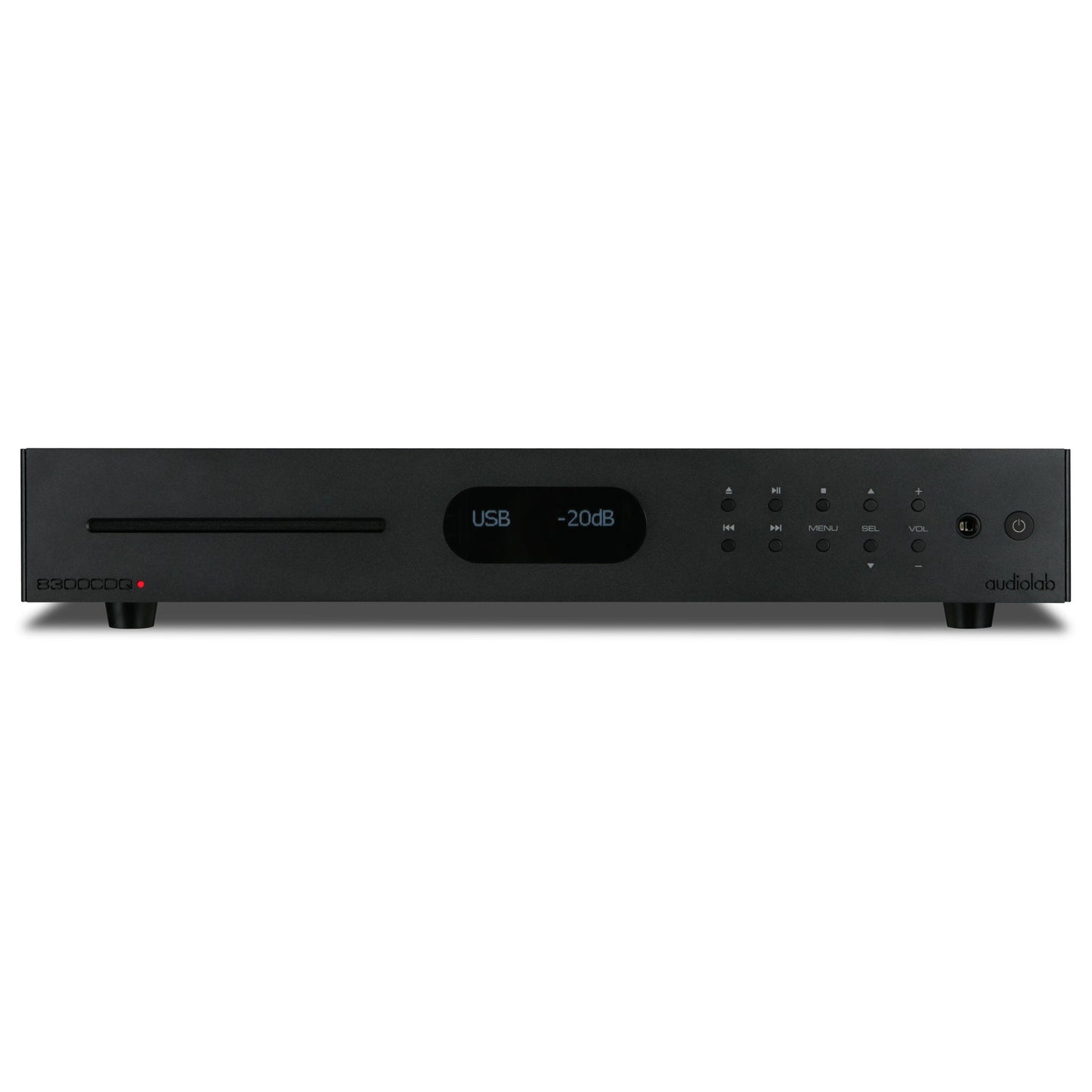

Bortset fra den ekstra funktionalitet, der er skitseret ovenfor, trækker 8300CDQ på det eksemplariske kredsløb, der findes i den eksisterende 8300CD, herunder:

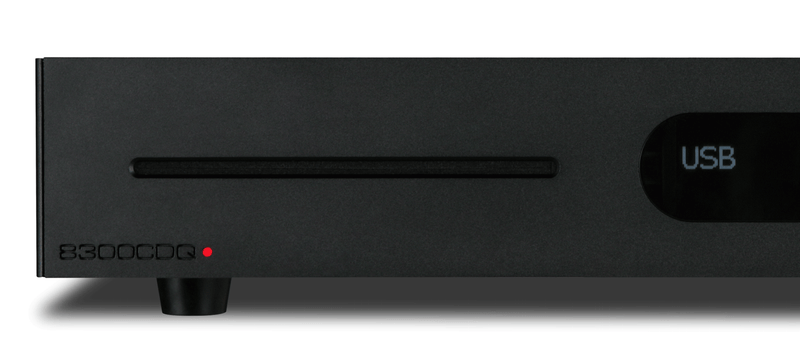

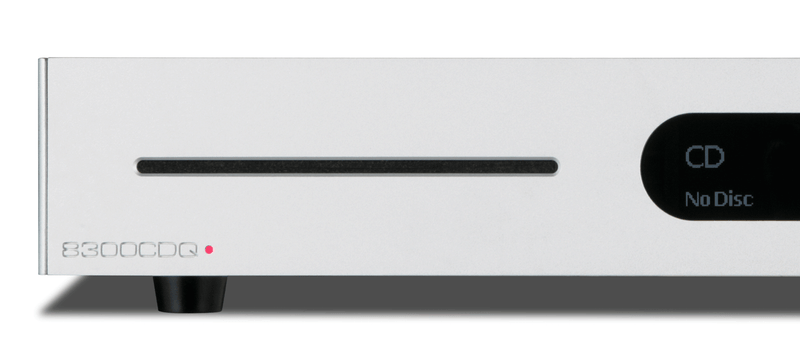

• CD-transportmekanisme med plads til indlæsning
8300CDQ's cd-transport, der er hurtig i drift og har et pænt design, giver fremragende pålidelighed. En read-ahead digital buffer reducerer disc-læsefejl og gør det muligt at afspille ridsede cd'er, som ikke kan læses af konventionelle mekanismer. Høj diskstabilitet og lav følsomhed over for resonans bidrager til 8300CDQ's fremragende cd-lydkvalitet.

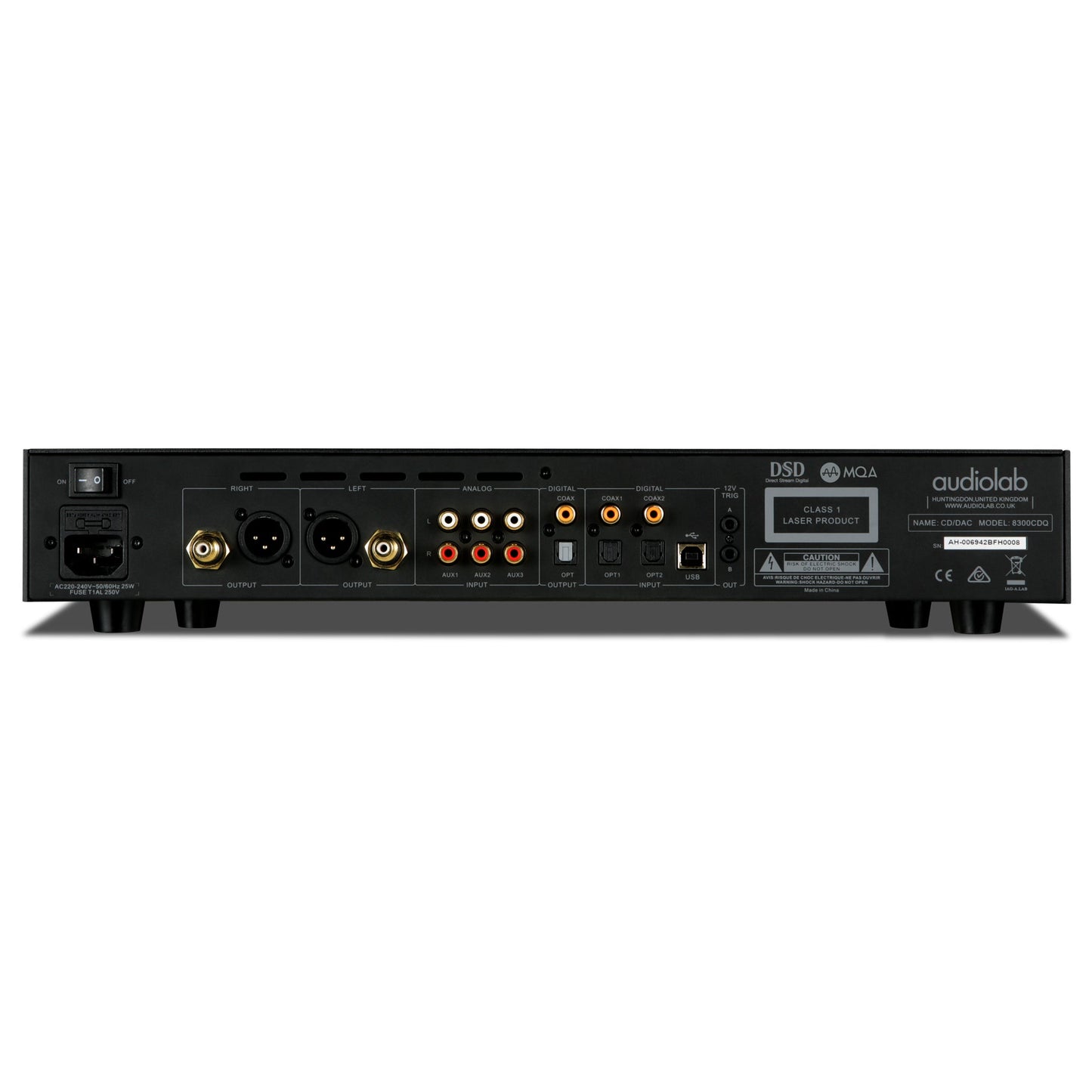

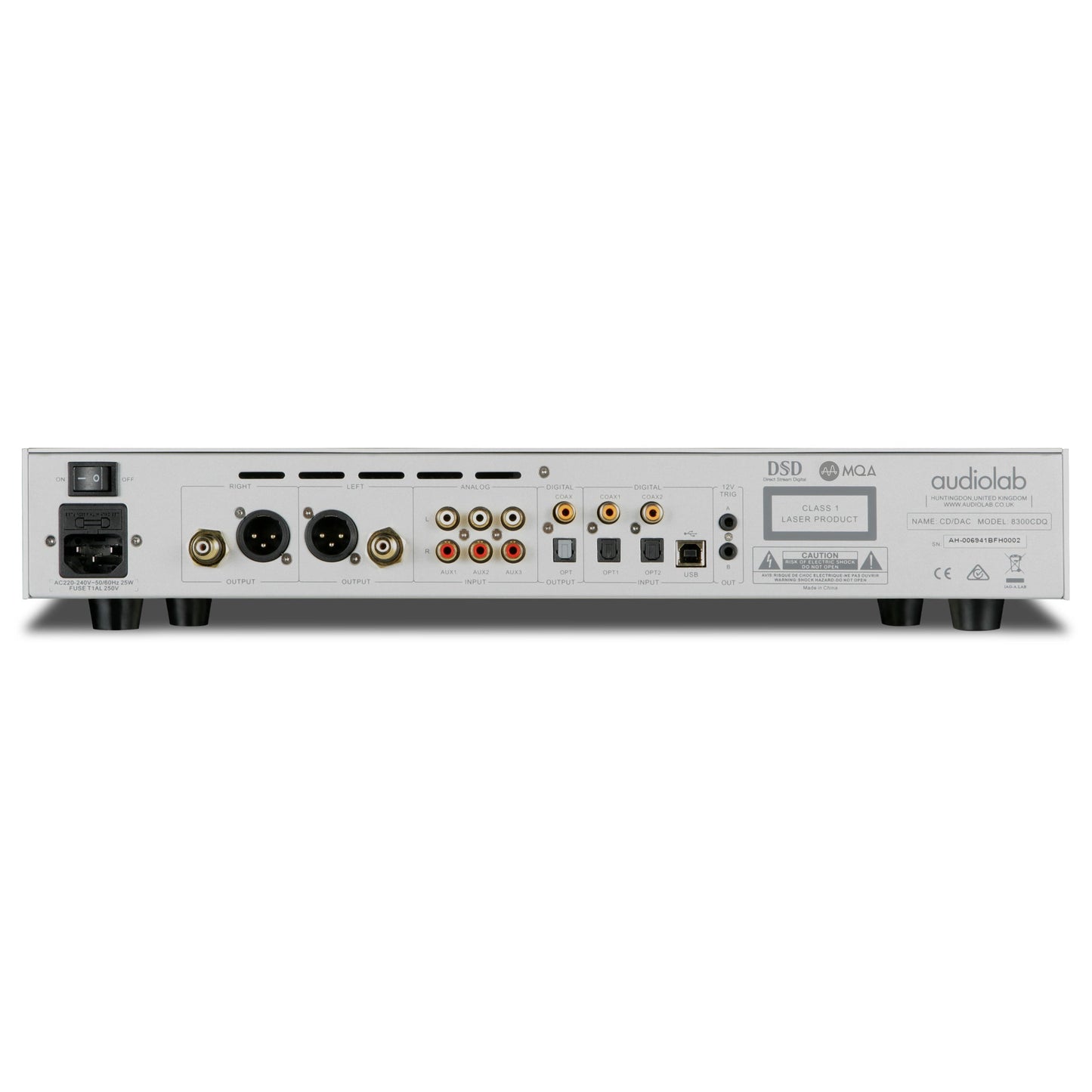

• Digitale indgange i høj opløsning

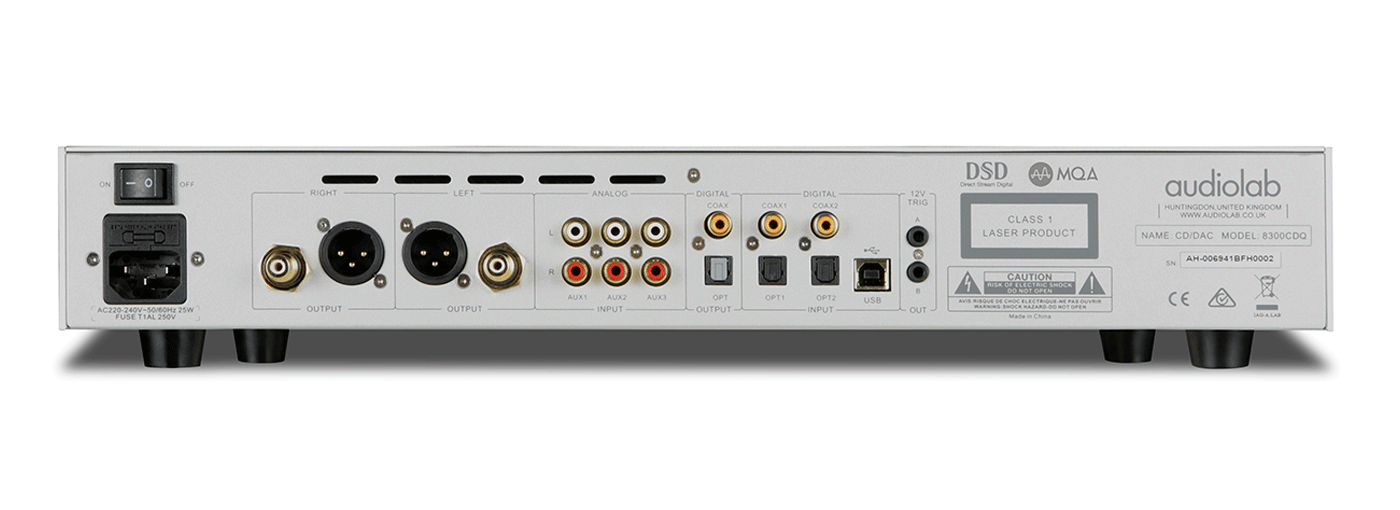

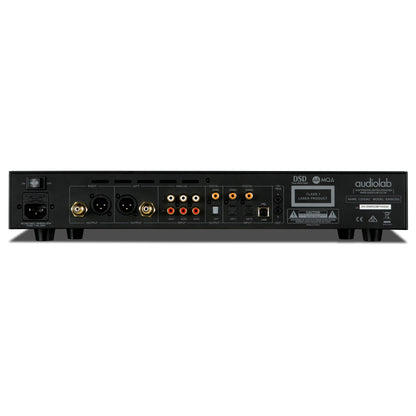

Fem digitale indgange omfatter 1x asynkron USB og 4x S/PDIF (2x koaksial og 2x optisk). Hi-res digital lyd understøttes op til 32-bit/384kHz PCM og DSD256, og USB HID-kompatibilitet muliggør førerløs styring af en tilsluttet pc, Mac eller medieafspiller.
• 32-bit ESS Sabre DAC
CD-transporten og de digitale indgange føder en DAC-sektion med en ESS Sabre32 Reference-chip i hjertet, som bruger HyperStream-arkitekturen og ESS Technologys Time Domain Jitter Eliminator til at levere ultra-lav støj og et højt dynamisk område. Ingen virksomhed ved mere om at få mest muligt ud af denne 32-bit, otte-kanals hybrid multi-bit Delta-Sigma DAC-teknologi end Audiolab; 8200CD og 8200CDQ var blandt de første lydkomponenter, der brugte den, og virksomheden har finpudset implementeringen lige siden. Konverteringsprocessen involverer 512 DAC-elementer (256 pr. kanal), som hver arbejder ved 84,672 MHz - alle digitale lydkilder, uanset samplingsfrekvensen, opsamples eller oversamples til denne frekvens.
• Eksemplarisk reduktion af jitter
Omkring DAC-chippen er der truffet omfattende foranstaltninger for at reducere jitter (digital forvrængning) til forsvindende lave niveauer. Omhyggeligt kredsløbslayout og støjsvage strømforsyninger supplerer DAC'ens patenterede Sabre32 sample rate-konverter og smarte DPLL-kredsløb (Digital Phase Locked Loop), der radikalt reducerer tidsdomænefejl fra alle digitale inputkilder.
• Isolering af tidsdomæne
Mens Sabre32-samplingsfrekvensomformeren stort set eliminerer jitter i det digitale domæne, vil eksterne 'analoge domæne'-inducerede artefakter forårsaget af RF-gennembrud, PSU-kobling og så videre påvirke DAC'ens lydmæssige ydeevne. Audiolab løser dette problem via sit CATDA-kredsløb (Cascaded Asynchronous Time Domain Attenuator). Dette kredsløb isolerer DAC-substratet fra lydmæssigt skadelige artefakter, der påvirker ikke-synkrone digitale inputdata. For at opnå den bedst mulige ydeevne bruges tre identiske kaskadede trin - hvert enkelt trin giver øget isolering og maksimerer dermed timing-ydelsen, selv ved højere RF-frekvenser.
• Valgbare digitale filtre
Efterhånden som den digitale lydgengivelsesteknologi har udviklet sig, er betydningen af egenskaberne ved rekonstruktion af digitale filtre blevet mere værdsat. Audiolab 8300CDQ har syv filtre, der kan vælges af brugeren, til PCM-lyddata (inklusive CD) og fire ultralydsfiltre til DSD-data. Disse indstillinger giver brugeren mulighed for at tune 8300CD's ydeevne i henhold til systemkonfiguration, digital filkvalitet og personlig smag.
• Diskrete klasse A-analogtrin og sofistikeret strømforsyning
8300CDQ's analoge udgangstrin og strømforsyning er usædvanligt godt specificeret i jagten på sonisk excellence. Kredsløbet omfatter en stor, støjsvag ringkernetransformator, et væld af reservoir-/udjævningskondensatorer, et imponerende antal regulatorchips og diskrete transistor- (i stedet for op-amp-) analoge trin ved udgangen med ultralav impedans til at drive ethvert kabel og enhver belastning. Strømforsyningen indeholder 29 regulerede forsyningsskinner, herunder flere ultra-lavstøjsregulatorer, med omfattende foranstaltninger mod forurening af strømforsyningen og krydskobling.
